RC Modely 8/2019 článek 4

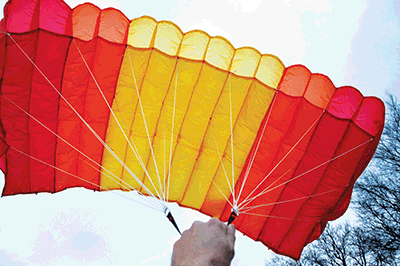

JAK UŠÍT PADÁK

Jarda Šindelář

Ukázka z textu:

Co budeme potřebovat:
Látka je padákovina s impregnací, zátěrem, je výhodná co nejslabší, kde ji možno koupit bude na konci článku. Nitě PES, provázek na šňůry PE 1,2 mm přibližně 40 m, tkaloun na poutka 6 mm dl. 3 m, popruh šíře 15 mm dl. 40 cm, 4 ocelové kroužky průměr 15 mm, nejlépe svařené, vše se dá koupit v řemeslnických potřebách. Fixu, vypalovátko, pravítko, nůžky, trochu trpělivosti a šicí stroj, nejlépe i se švadlenou.
Šablona žeber je z topolové překližky 3 mm, je i s přídavky na olemování přední hrany 10 mm a přišití žeber k potahu 5 mm, také má kruhové otvory pro vypálení přepouštěcích otvorů, ty jsou umístěny mimo místa, kde budou očka pro vyvázání a mají průměr 30 mm. Profil „co ruka dá“ má hloubku 760 mm (měřeno na spodní straně) a tloušťku 130 mm v 1/4, náběžná hrana je otevřená, seříznutá šikmo dopředu a nahoru pod úhlem 45 stupňů, vstup je široký 80 mm, spodní strana profilu je rovná. Směrovky mají tvar rovnoramenného trojúhelníku, základna je 600 mm, výška 160 mm, na vrcholu mají našité očko. Padák má 14 komor a 15 žeber. 13 žeber má otvory pro přepouštění vzduchu, 2 boční žebra jsou plná, na nich od náběžné hrany dozadu, budou našity směrovky. Díly je potřeba vypálit na dřevěné desce, kraje látky se zataví a netřepí se. Vypalujeme nástrojem pro kresbu na dřevo nebo pistolovou pájkou se smyčkou ze železného drátu. Horní a dolní polohu směrovky nakreslíme fixou na látku a vypálíme podle pravítka, žebra podle šablony. Díly je potřeba orientovat podle vláken látky. Spodní potah má délku 1 540 mm a šířku podle hloubky profilu, plus přídavek na olemování náběžné hrany asi 10 mm a vzadu na sešití odtokové hrany 30 mm.
