RC Modely 11/2019 článek 7

Pro mladé i staré - model na stodvacítku, Aero A-35, 2. část

Robert Pajas

Ukázka z textu:

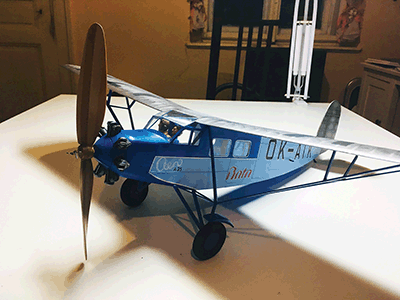

Maketu letadla Aero A-35 jsem měl nejprve ve dvou exemplářích postavenou ve velikosti peanut, které létaly velmi stabilně. Předpoklad, že se bude dobře v letu chovat i jako dvacetinka, se potvrdil prostřednictvím modelu Michala Křepelky. V minulém čísle jsem uvedl první část stavebního plánu a popisu stavby trupu. V tomto čísle najdete plán a popis stavby křídel, sestavení modelu a vzor pro výrobu obtisků. (dokončení)
Křídlo a ocasní plochy
Plán sestavíme dle ořezových značek a připevníme k pracovní balzové desce.
Stavba křídla z páskovaných žeber je celkem jednoduchá. Křidélka jsou jen naznačena tuší. Nejprve si nařežeme pásky horní poloviny žeber 1 x 1,5 mm dle šablony. Přišpendlíme lišty odtokové i náběžné hrany k plánu. Křídlo stavíme bez vzepětí vcelku. Vzepětí nastavíme naříznutím, nalomením a znovuslepením hran a nosníků až nakonec. Spodní profil je bez prohnutí, vlepíme rovné pásky mezi hrany. Na ně posadíme nosníky. (Na nosnících a hranách křídel nešetříme hmotností - použijeme tvrdou balsu). Koncové oblouky jsou vlastně pokračováním lišty odtokové hrany, rozřežeme ji na lamely, ohneme za mokra kolem několika špendlíků dle plánu, lepíme herkulesem. Horní pásky klademe bez násilného ohýbání přes nosník, zepředu kontrolujeme kolmost vůči podložce. Kořenová žebra jsou zdvojená. Nezapomeneme na výkližky pro vzpěry. Kořenová žebra a odtokovou hranu prosytíme řídkým vteřiňákem. Naznačené prověsy v odtokové hraně vyřízneme dle mince až těsně před potažením.

Obtisk na OKATK - křídlo ve formátu PDF

Obtisk na OKATK - trup ve formátu PDF

Obtisk na OKAUB - křídlo ve formátu PDF

Obtisk na OKAUB - trup ve formátu PDF
