RC Modely 10/2019 článek 13

Neplovoucí model otrokářské lodě „Le Aurore“ - 6. část

Petr Šimek

Ukázka z textu:

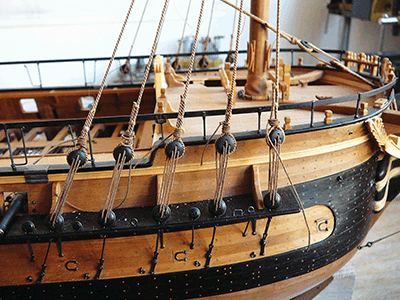

Vyrobíme spodní část předního, hlavního i zadního stěžně a čelen. Na každém stěžni jsou krakorcové nosníky, na nichž bude položen vlastní koš. Před usazením stěžňů na místo musíme vyrobit těsnící lemy, zamezující průniku vody kolem těla stěžně do podpalubí. Na stěžních ve spodní části jsou připevněny rohatinky pro vázání lan. Vyrobíme i košové části stěžňů, čnělkové krakorce a čnělky hlavního a předního stěžně. Nyní se budeme věnovat lanoví. Návod na stáčení lan jsem popsal ve zvláštním článku. Jako první zajistíme čelen ke klounu omotáním silného lana (gammoning) a instalujeme vodní stěh. Ten má kolem čelenu ohlávku se srdcovou kladkou a stěh i ohlávka jsou opatřeny omotávkou. Provedení omotávek je popsané také ve zvláštním článku. Stejně je provedené zajištění krakorců pro halžové kladky předního ráhna. Pokračujeme na předním stěžni – závěsy stěžňových kladkostrojů a boční úpony. Závěsy jsou celé omotané a na koncích mají kovová oka. Boční úpony jsou omotané jen v horní části po uchycení košových úponů. Úpony jsou spodním koncem uvázané kolem polokladek (deadeyes) a napnuté napínacím lanem. Stejným způsobem osadíme úpony na hlavním a zadním stěžni. Další v pořadí je přední, hlavní a zadní stěh. Přední stěh je ukotvený na čelenu pomocí srdcových kladek, hlavní stěh je pomocí obojku uchycený za výřez výztužného kolena klounu. Zadní stěh prochází obojkem na hlavním stěžni a je kladkostrojem ukotvený u paty stěžně. Horní konce stěhů tvoří ohlávku kolem vrcholu stěžně. Lano stěhu prochází přes spletené oko na jeho konci a proti utažení smyčky je na stěhu spletená myš, o kterou se oko zarazí. Celá horní část až pod myš je krytá omotávkou.
