Staré pověsti modelářské aneb „sága staršího modeláře“ kapitola 7. - část 5.

Jiří Špinar

Ukázka z textu:

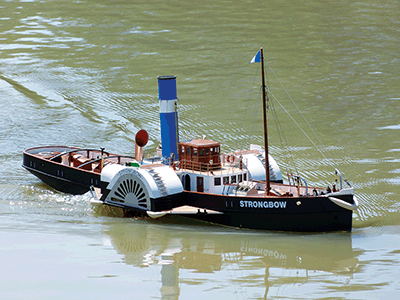

Část 5: STRONGBOW – anglický námořní kolesový remorkér Je o mně všeobecně známo, že raději stavím, než jezdím. Předešlý model pracoval spolehlivě a mně, jak se říká, opět začaly „svrbět ruce“ a tak nastalo rozhodování, co stvořit dál. V souboru dosud postavených typů parních lodí mi chyběl remorkér. Probral jsem vlastní zásobu plánů, ale nic vhodného neobjevil. Začal jsem proto bádat na internetu, a našel ke stažení německý plán anglického parního námořního kolesového remorkéru Strongbow, a bylo rozhodnuto. Zvolil jsem měřítko 1:37,5. Prostorný trup umožňoval snadné uložení strojovny i ostatních náležitostí k ovládání modelu. Realizaci jsem zahájil výrobou strojovny, jako parní stroj byl zvolený oscilační dvojčinný ležatý dvouválec (vrtání 12 mm, zdvih 20 mm). Písty a vodítka pístních tyčí jsem opatřil teflonovými kroužky pro lepší utěsnění, čímž odpadlo pracné lapování pístů. Převod krouticího momentu stroje na centrální hřídel koles zajišťovalo ozubené soukolí v poměru zpomalení 1:6. Pod strojem jsem umístil kondenzační nádobu výfuku páry. Válcový ležatý kotel jsem zhotovil, respektive sletoval stříbrnou pájkou z mosazné trubky průměru 65 mm a opatřil jej šesti šikmými plamenci. Vše jsem doplnil nezbytnými armaturami (pojistný ventil, předehřívač páry, vodoznak a manometr). Obsah kotle je cca 500 cm3, mazání stroje zajišťovala osvědčená lubrikační maznice a ovládání stroje zajišťoval čtyřcestný ventil prostřednictvím standardního serva.
