RC Modely 4/2018 článek 2

Zvětšení a stavba modelu Lazy Bee

Josef Anděl

Ukázka z textu:

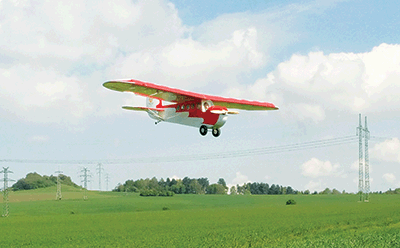

Moje Lazy Bee je zvětšeným modelem, který vyrábí firma Flying wood a který jsem si upravil z původního rozpětí 1 250 mm na rozpětí 2 600 mm. Model je konstrukční - z balzy, překližky a smrkových nosníků. Křídlo je obdélníkového tvaru a za-končené zaoblením. Hloubka žebra vyšla celých 600 mm. Celková plocha křídla je tím úctyhodných 1,22 m2. Žebra jsou i s trupovými překážkami vyfrézována z překližky. Výškovka je oválného tvaru a její plocha je 27 dm2. Křídlo i s výškovkou jsou v polovině dělené, nasouvané na spojovací trubky. Obě poloviny křídla spojují dvě trubky o průměru 20 mm a 10 mm. Výškovka je spojena uhlíkovými tyčkami o průměru 6 mm. U výškovky bylo vhodné udělat zajištění proti vysunutí a to jsem vyřešil vzpěrami, které zároveň se zpevněním i drží výškovku u trupu. Trup je velice prostorný a tak jsem tam umístil sedačky s uháčkovanými panáčky (cestující - je jich 9 + pilot). U motoru jsem vyřešil chlazení proudem vzduchu, vstupujícím kolem motorové přepážky a vzduch se vyfukuje udělanými výfuky. Ty jsou vyrobené z dřevěné kulatiny, provrtané a potažené černou smršťovací bužírkou.
