RC Modely 4/2017 článek 7
Z mojí modelářské díly, Upevněné plochých serv
Ing. Petr Cejnar
Ukázka z textu:

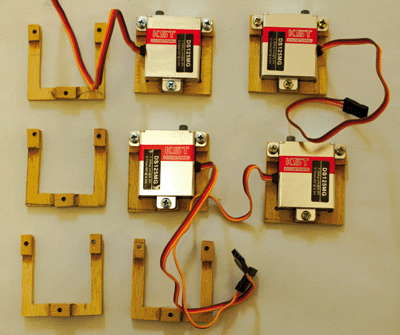

Pro upevnění plochých serv se třemi patkami do křídel letadel používám následující postup. V počátku zjistím jak je udělána vnitřní plocha vrchního potahu křídla. Znamená to, vyškrábat výplň křídla, tedy polystyrén, nebo jinou pěnu, a případně začistit vnitřní plochu. Výhodou je, když je již při výrobě křídla prostor pro umístění serv zesílen třeba uhlíkovou tkaninou. V opačném případě z překližky tloušťky 2 – 3 mm vyříznu destičku velikosti odpovídající otvoru pro servo. Zabrousím ji do plynulého klínu, čímž po jejím nalepení do vnitřního prostoru pro servo vytvořím rovinu se spodní hranou profilu křídla. Následuje vlastní výroba držáku serva. Z překližky tloušťky 3 mm vyhotovím jednoduchý základ držáku ve tvaru „U“. Při vyřezávání lupénkovou pilkou, neboť nemám CNC frézku, si vypomáhám vyvrtáním otvorů o průměru cca 2 mm, což umožňuje jednodušší otočení pilového listu při řezání a také lepší dosednutí serva v rohu držáku.
