RC Modely 10/2014 článek 7

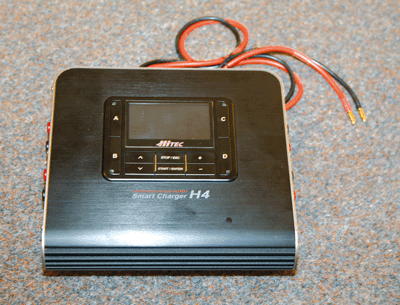

Hitec Smart Charger H4. Nabíječ pro 4 sady akumulátorů

Pro RCM Vojta Voráček

Ukázka z textu:

Tento nový výkonný nabíječ mezi modeláři velmi známého výrobce z Dálného Východu slouží k nabíjení až čtyř sad akumulátorů všech v současnosti používaných typů, čili NiCd, NiMH, LiION, LiPo, LiFe a Pb. Nabíječ je vyrobený tentokrát na Filipínách a je konstruován pro napájení napětím z 12V akumulátoru. Lze ho ale samozřejmě napájet i stabilizovaným zdrojem stejnosměrného napětí v poměrně širokém rozsahu napětí 11 – 18 V, který je schopen dodávat proud 30 – 40 A, samozřejmě podle požadovaného nabíjecího výkonu. Pro menší, rekreační, nabíjecí výkony stačí napáječ méně výkonný. Nabíječ má nezávisle nastavitelné 4 shodné výstupy pro současné nabíjení čtyř sad akumulátorů, výstupy (nazývané v návodu „kanály“, tak se toho označení budu držet) lze ale v jedné nebo i dvou dvojicích zapojit i paralelně, tak lze získat dvojnásobný nabíjecí výkon. V návodu je toto paralelní zapojení nazýváno jako „můstkové“. Moc mi to označení ale nesedí, jako elektronik si pod můstkovým zapojením představuji něco jiného. Nabíječ je schopen z jednoho kanálu nabíjet 1 až 6 článků LiPO/LiFe/LiION; 1 až 15 článků NiCd a NiMH a 1 až 12 článků olověných. Nabíjecí proud z každého kanálu je nastavitelný v rozmezí 0,1 A až 8 A, výkon na jeden kanál je max. 120 W. Nabíječ dovede samozřejmě i vybíjet, a to proudem 0,1 až 2 A na jeden kanál, maximálně ale 10 W na kanál. To není pro závodní létání mnoho. Naštěstí při paralelním zapojení dvou kanálů se ale všechny údaje o maximálních proudech a výkonech násobí 2x. Zapojení všech 4 kanálů paralelně pro další zdvojnásobení proudu už ale možné není.
