RC Modely 2/2013 článek 6

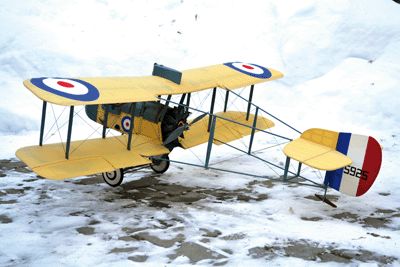

Airco DH-2 z Bolešin

Pro RCM Michal Kobza

Ukázka z textu:

„Již delší dobu jsem přemýšlel o stavbě tohoto modelu. Původně jsem ho chtěl pohánět spalovacím motorem, ale nahazování motoru v prostoru rámové konstrukce, kvůli tlačnému uspořádání pohonu (poznámka: pilot měl při takovém uspořádání pohonu výhled nerušený rotující vrtulí a také odpadl problém střelby kulometu skrz okruh vrtule), se mi jaksi nezamlouvalo, tak zůstalo prozatím jen u úvah. Časem jsem v modelařině přešel na elektropohon a tak jsem se rozhodl DH-2 postavit v elektroverzi. Jelikož to měl být model nerozebíratelný, zvolil jsem velikost podle kufru auta. Došlo na měřítko 1:7, tj. rozpětí 1230 mm a délka 1090 mm. Podklady ke stavbě jsem čerpal z internetu a z publikace In Action plné dobových fotografií, a na základě shromážděných poznatků jsem se pustil do kreslení plánů ve výše uvedeném měřítku.
STAVBA MAKETY
Model je stavěn klasickou technologií, z balzy, překližky a smrku. Práce začala výběrem vhodného profilu. Po konzultaci mi kolega přinesl modifikovaný CLARK Y 11,7 % s tím, že při zkouškách se mu osvědčilo nastavení náběhu +4 stupně. Počítal jsem s tím proto při návrhu modelu. Potom již nic nebránilo pustit se do samotné stavby. Trupová gondola je slepená a vybroušená z balzových hranolů, hřbet potažený balzou a přední oblá část vybroušená z tvrzeného polystyrenu. Plátování s nýty a fólie Solartex doplněná znázorněním šitých spojů pak dodala gondole dobový (maketový) vzhled.
