RC Modely 2/2007 článek 1

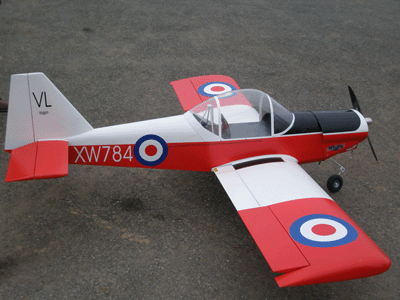

Nový kittiwake

Pro RCM Karel Konvalinka

Ukázka z textu:

Křídlo
Profil na modelu je stejný, jako na originálu – NACA 3415. Jádro křídlo je vyříznuto z pěnového polystyrenu odporovým drátem a pak polepené lehkou balzou tloušťky 2 mm. Lepeno je konstrukčním polyuretanovým lepidlem v negativech. Křidélka a vztlakové klapky jsou odříznuty a orámovány pevnější balzou. Uchycení křidélek je na klasických závěsech MP Jet, závěsy štěrbinových vztlakových a brzdicích klapek jsou vyřezány z 2mm sklolaminátu a propojeny imbusy M3 x 10 se samozajišťovacími maticemi. Koncové oblouky jsou vybroušeny z lehkých balzových bloků a potom ještě vydlabány na tloušťku asi 7 mm. Obě poloviny jsou slepeny purexem a spoj je přelaminován dvěma vrstvami skelné tkaniny. Dále je v křídle zalepena překližková deska, na kterou se třemi plastovými šrouby M5 připevňuje hlavní podvozek. Ten je vyřezán z jednoho kusu duralu o rozměrech 4x40x750 mm. Kola o průměru 100 mm jsou na imbus šroubech M5 x 50 mm. … …

Kittiwake - video ve formátu ASF (2MB)

Kittiwake - video ve formátu ASF (7MB)
